Du modèle de calcul au plan que l'entreprise emmène sur le chantier — avec les contraintes et les délais dans l'équation dès le départ.

Ce que nous produisons

Des plans faits pour être exécutés

Nous sommes en mesure de réaliser les calculs et de produire les plans d'exécution d'ouvrages, plans d'atelier et de chantier, en prenant toujours en compte les contraintes et les délais.

Un plan d'exécution n'est pas un livrable administratif : c'est l'outil de travail du coffreur, du ferrailleur, du charpentier. Lisibilité des repérages, cohérence des nomenclatures, faisabilité réelle du façonnage — ces détails déterminent la vitesse et la qualité d'exécution.

Nous sommes également à même d'optimiser la conception en proposant des contre-projets ou des variantes, moins coûteux ou mieux adaptés aux caractéristiques de l'édifice.

Livrables

Notes de calculs et notes justificatives des ouvrages

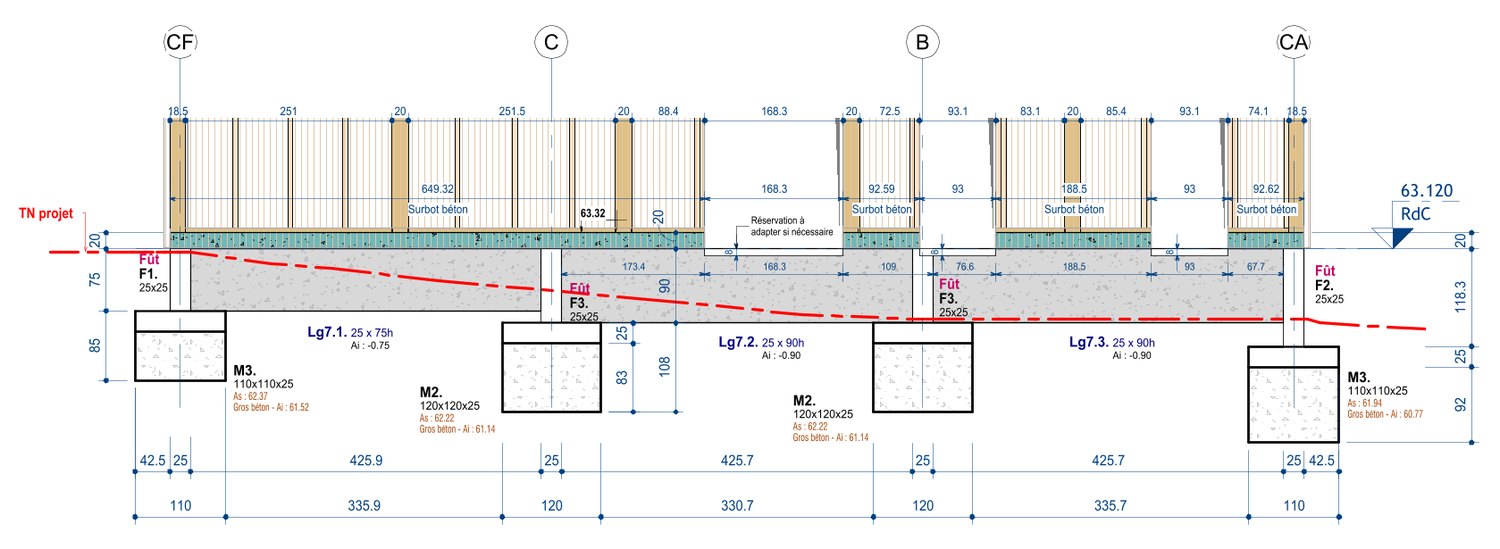

Plans de coffrage
Plans de ferraillage et nomenclatures d'aciers
Plans d'assemblages des aciers (charpente métallique)
Plans d'atelier et plans de chantier
Plans de détails et carnets de détails
Notice structure, note d'hypothèses générales, note de descente de charges

Nos livrables

À quoi ressemblent nos plans

Des extraits de dossiers d'exécution réels : un carnet de détails d'assemblage métallique, une planche de ferraillage avec sa nomenclature, une cage d'armatures modélisée en volume et des coupes de bandeau.

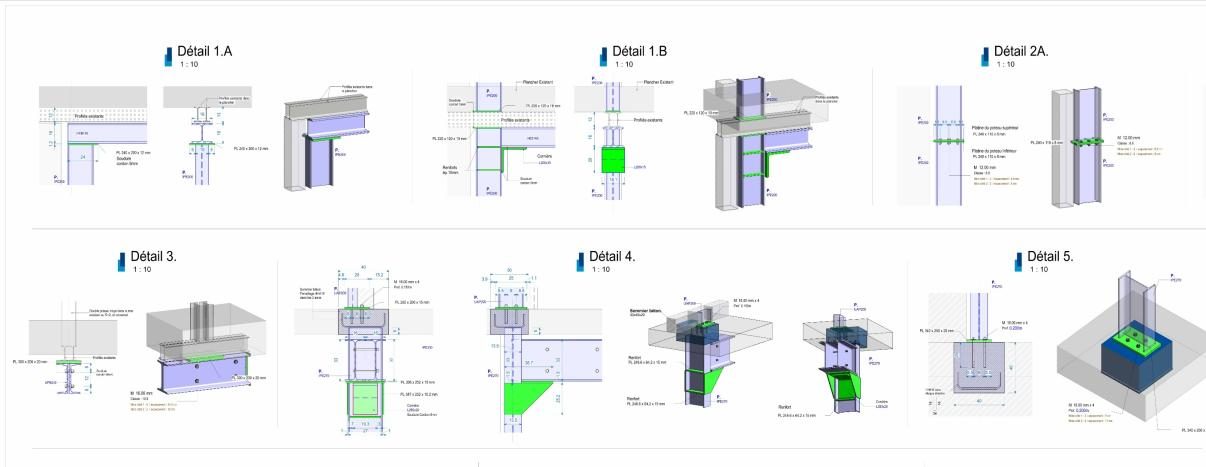

Détails de reprise d'appuis sur sommiers béton : platines soudées, mortier de calage et renforts d'âme — **Reprise d'appuis sur sommiers béton, au 1/10.** Platines soudées, mortier de calage et renforts d'âme. Le détail précise l'épaisseur de chaque tôle, la classe des boulons et la longueur des cordons de soudure.

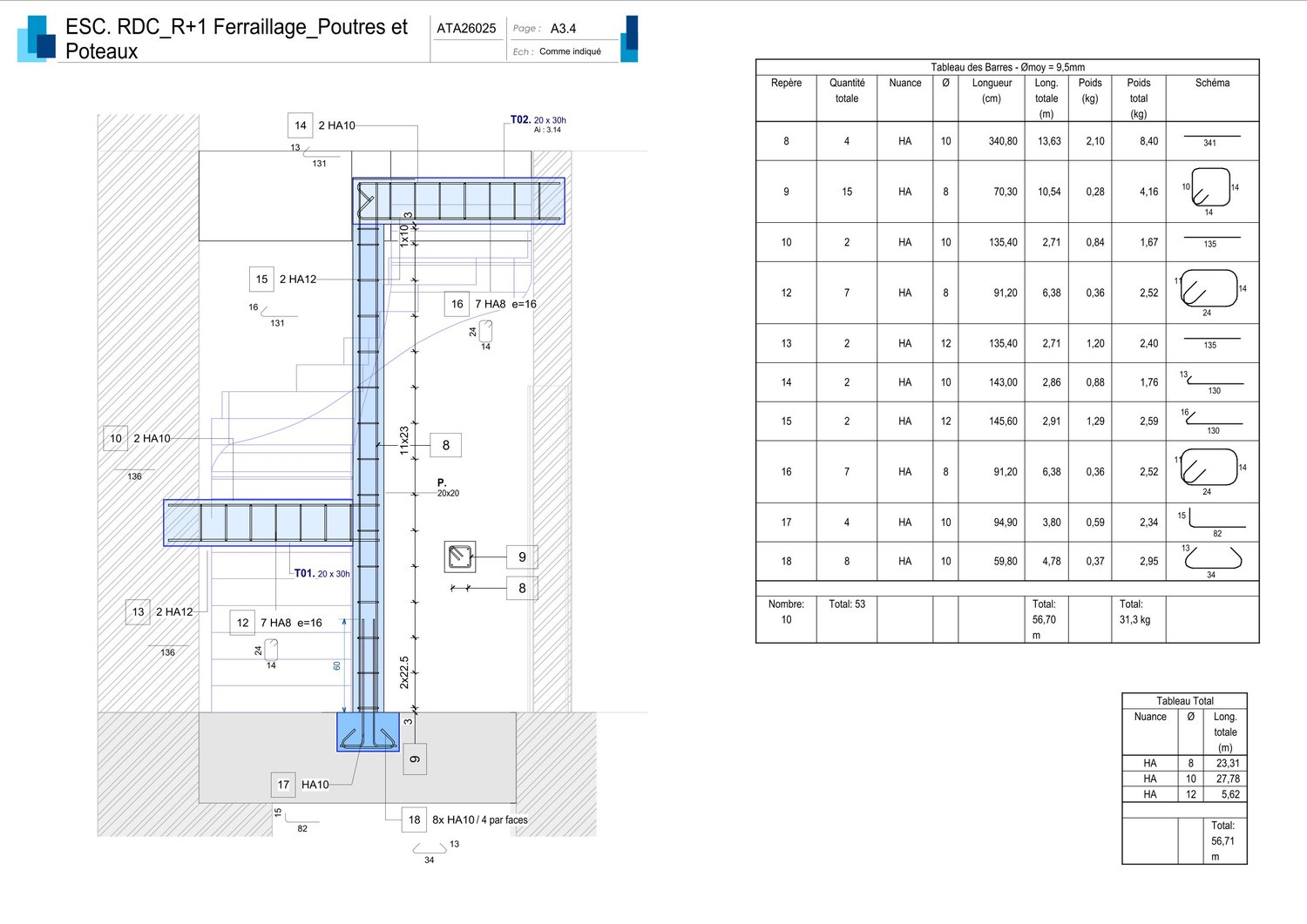

Plan de ferraillage des poutres et poteaux d'un escalier en béton armé, avec tableau des barres — **Ferraillage des poutres et poteaux d'un escalier en béton armé.** Le tableau des barres accompagne le plan : repère, quantité, nuance, diamètre, longueur et poids de chaque façonnage, jusqu'au total d'acier de l'ouvrage. C'est ce qui permet à l'entreprise de commander juste.

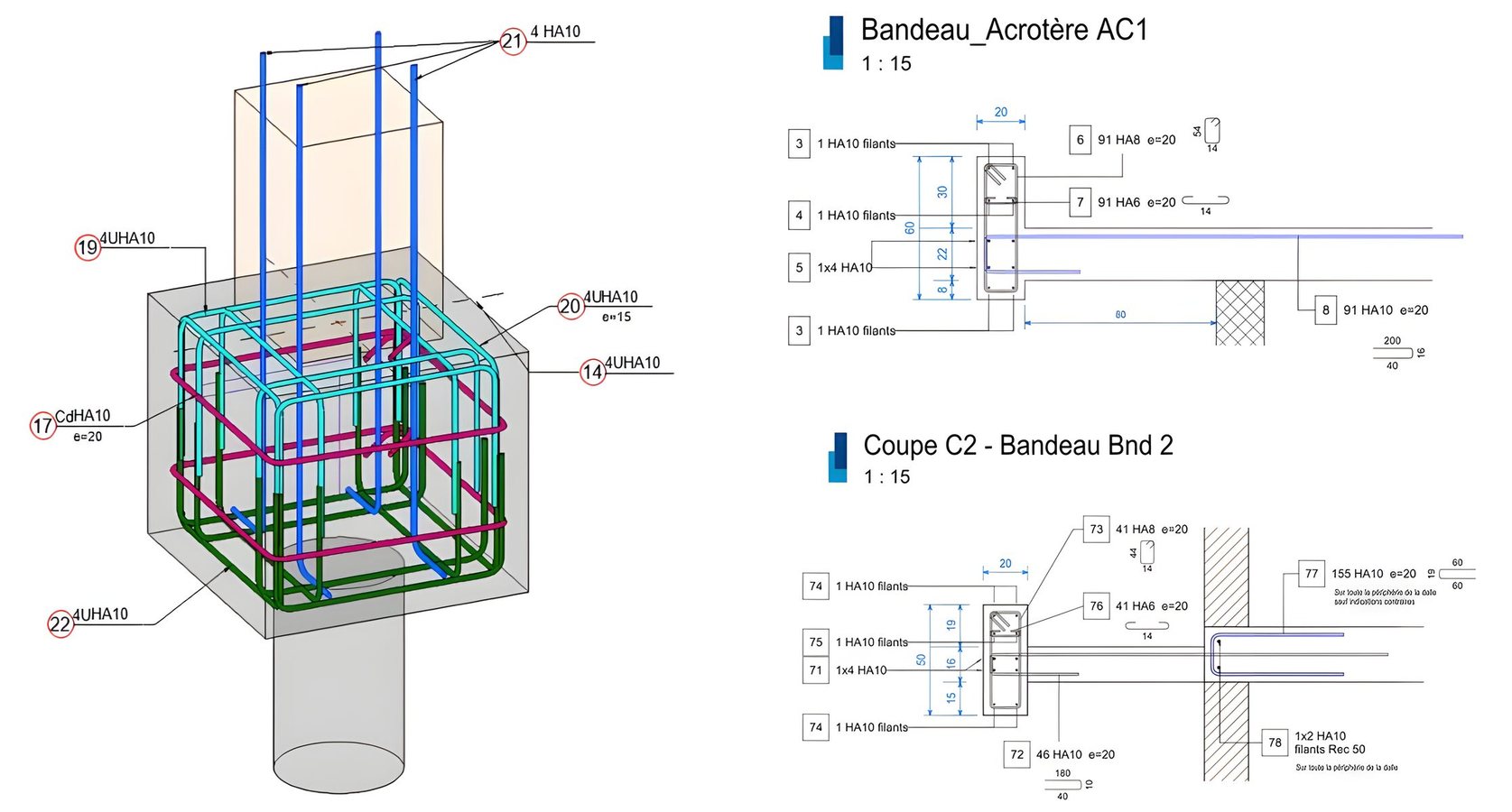

Cage d'armatures d'un massif sur pieu en trois dimensions et coupes de ferraillage de bandeau et d'acrotère au 1/15 — **Cages d'armatures et coupes de ferraillage.** À gauche, un massif sur pieu modélisé en volume : chaque nappe porte son repère, son diamètre et son espacement, et la vue lève ce qu'une coupe laisse dans l'ombre. À droite, les coupes de bandeau et d'acrotère au 1/15, dont le repérage renvoie à la nomenclature — nombre de barres, diamètre, espacement et longueur de recouvrement.

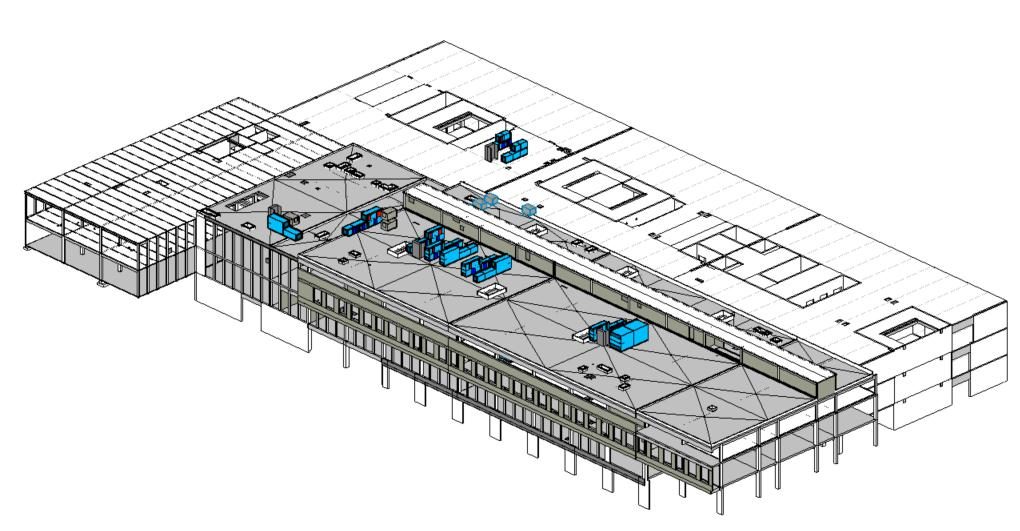

Maquette numérique

Modéliser une fois, dessiner ensuite

Nos études s'appuient sur une chaîne logicielle continue : le modèle de calcul alimente la maquette, la maquette alimente les plans.

Robot Structural et Arche Hybride pour le calcul, Revit pour la maquette numérique, Advance Steel pour les plans de détail acier, AutoCAD pour la mise au net. Résultat : moins de ressaisies, donc moins d'écarts entre la note de calcul et le plan qui part sur le chantier.

Robot StructuralAnalyse structurelle et vérification aux Eurocodes
Arche HybrideConception et exécution des bâtiments en béton armé
RevitMaquettes numériques structure (BIM)
Advance SteelPlans de détail et d'atelier acier

Interventions

Aussi bien en neuf qu'en site occupé

Une part importante de nos études d'exécution porte sur des bâtiments en activité : hôpitaux, établissements scolaires, immeubles habités. Phasage des travaux, maintien des circulations, limitation des nuisances et compatibilité avec l'existant deviennent alors des données d'entrée du calcul, pas des contraintes qu'on découvre en cours de route.

Voir les réalisations concernées

Un projet à dimensionner ?

Décrivez-nous l'ouvrage, sa localisation et l'étape à laquelle vous en êtes. Nous revenons vers vous avec une première lecture technique et le périmètre de mission adapté.
